Traffic Generations

Traffic Generation from Micro to Macro

DuoSIM ManagerはC/U-planeにおけるプロシジャー・オリエンティッドなパフォーマンスを評価するための機能群を備えています。LTE eNBを評価する上で最もクリティカルなテストにRACH Preambleがあります。Uplinkの無線サブフレーム上には最大64のRACH Preambleのシーケンスを転送することができますが、eNBの受信能力の上限をテストするためには、UE-SIMにこれをジェネレーションする能力が必要となります(Figure 1)。DuoSIMはRACH Preambleだけでなく、PagingやRRC Connection Establishmentなど、プロシジャーごとに限界性能を評価する、ミクロ・バースト的なテストを実現する機能を搭載しています。 一方、Load Scheduler(Figure 2)はマクロ・バースト的なトラフィックをスケジュールするツールで、eNB内のリソース(メモリ/無線リソース/コネクションテーブル)管理における不具合や、マルチタスク処理における予期しないステータスやタスク優先順位、またベースバンド処理との連携不具合などが原因となる問題を再現してくれます。eNBのフィールドトライアルの前にLoad Schedulerを使用して実網のトラフック・パターンによる負荷試験を行っておけば、これらの問題を事前に解決しておくことが可能となります。また、ネットワークのパフォーマンスを把握するために大変重要な統計情報は、C/U-plane上のすべての統計カウントを長時間保存できるだけでなく、U-planeではCellやUE、またLogical Channelを指定して統計情報を保存・表示することも可能です(Table 1/2)。

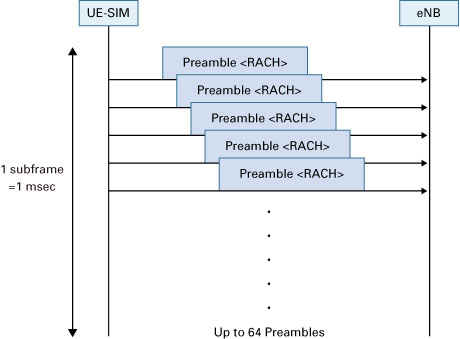

Figure 1 :  RACH Preamble Generation

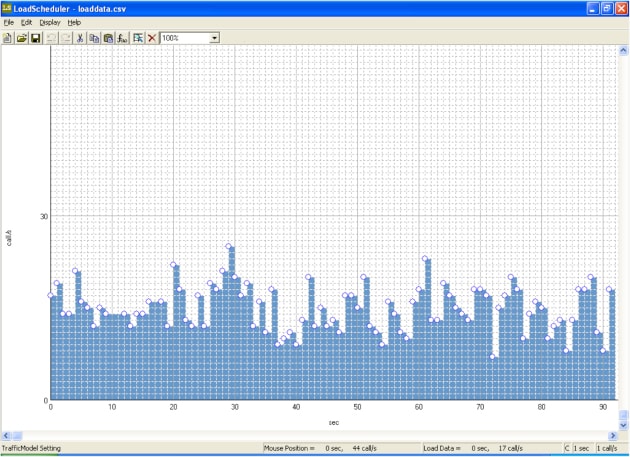

Figure 2 :  Load Scheduler

C-plane Statistics

Statistic CountsDescription
Seq StartNo. of sequence started
Seq CompNo. of sequence completed
Seq Comp RateRate of sequence completed
Seq UnCompNo. of sequence uncompleted
Frm ErrNo. of protocol format errors
UnExp MsgNo. of unexpected messages in event list
UnExp EvtNo. of unexpected primitives in event list
UnExp IdNo. of unexpected connection identifiers
Data Set ErrNo. of errors occurred when IE reload procedure
Table OverNo. of connection tables exhausted
ConnTbl OverNo. of fails to create connection table
SDL Conn EntCount up when connection identifier created
SDL Conn RelCount up when connection identifier released
Global CountGlobal counter in SDL can be refer from any UE on any SDL

U-plane Statistic Counts

OverStatistic Counts
UE oriented
(Cell/UE)
No. of TX MAC PDUs
TX MAC PDU size (byte)
TX MAC PDU rate (Mbps)
No. of aborted TX MAC PDUs
Aborted TX MAC PDU size (byte)
No. of RX MAC PDUs
RX MAC PDU size (byte)
RX MAC PDU rate (Mbps)
No. of TX MAC PDU acknowledged
No. of RX MAC PDU aborted
No. of first RX MAC PDU
No. of first TX MAC PDU acknowledged
BLock Error Rate (BLER) (No. of retransmission of hybrid ARQ)
First BLER (No. of 1st retransmission of hybrid ARQ)
No. of TX RACH Preamble
No. of RX RACH Response
No. of TX Message3
No. of TX Message3 aborted
Logical Channel
(Cell/UE/
Logical Channel)
No. of TX RLC PDUs
No. of TX RLC PDU size (byte)
TX RLC rate (Mbps)
No. of RX RLC SDUs
RX RLC SDU size (byte)
RX RLC SDU rate (Mbps)
No. of RX RLC PDUs
RX RLC PDU size (byte)
RX RLC PDU rate (Mbps)
No. of TX RLC SDUs
TX RLC SDU size (byte)
RLC SDU rate (Mbps)
RLC buffer size (byte)
No. of aborted RLC SDUs due to buffer overflow
No. of aborted RLC SDUs due to buffer abortion control
No. of TX PDCP PDU
TX PDCP PDU size (byte)
TX PDCP PDU rate (Mbps)
No. of RX PDCP PDU
RX PDCP PDU size (byte)
RX PDCP PDU rate (Mbps)
No. of TX PDCP PDU
TX PDCP SDU size (byte)
TX PDCP SDU rate (Mbps)
RX PDCP SDU size (byte)
RX PDCP SDU rate (Mbps)
No RX PDCP aborted
No. of error packet
No. of PN error bit
No. of PN synchronized bit error
Bit error rate
PN slip counter
Delay (msec)
Uplink TPCPUSCH Tx power (dBm)
PUCCH Tx power (dBm)
Sounding-RS Tx power (dB)
