S1/X2-SIM Parameter Composer

S1/X2-SIM Parameter ComposerはUE-SIMと同様にS1/X2-SIMでPhysical Setup・Port Settings・IP addresses・Nodes (MME/S-GW/Neighbor eNB)の設定を行ないます(Figure 1 ~ 5)。単一シャーシ内でコアネットワークにおける複数のノードを擬似し、最大5,040 UEまで接続することが可能です。Figure 6に複数ノードが複数UEコネクションを擬似している状態を示します。UE側とS1/X2側の接続はSysConnIDと呼ばれる識別子で関連付けられ、eNBの両側で平行して走るシーケンスを解析する場合に大変有効です(Figure 7)。

Figure 1 :  Physical Configuration

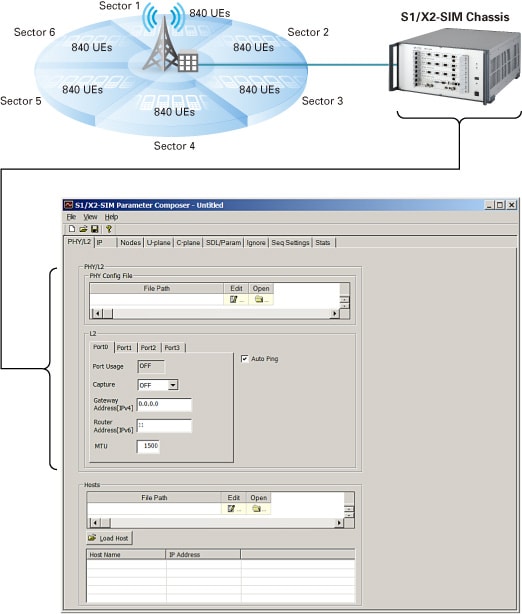

Figure 2 :  Physical Port Setting

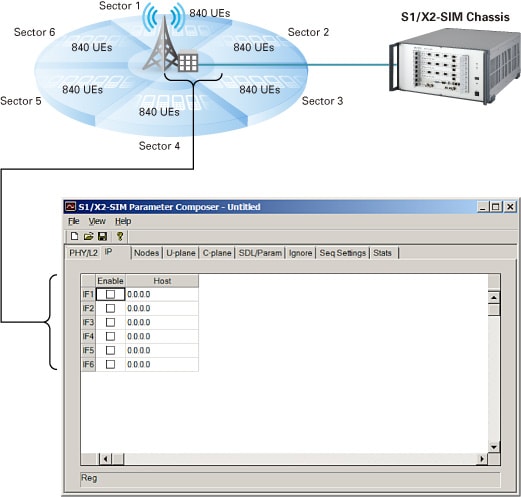

Figure 3 :  DUT IP Address Settings

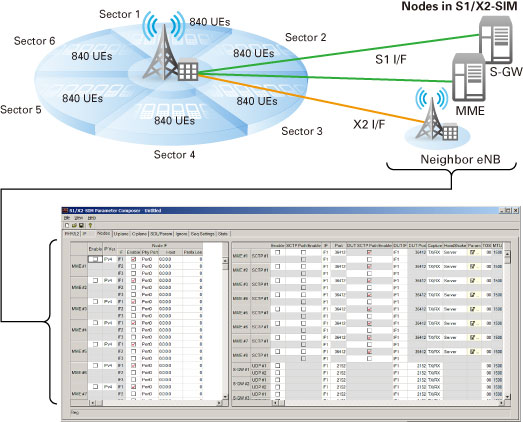

Figure 4 :  Node Settings

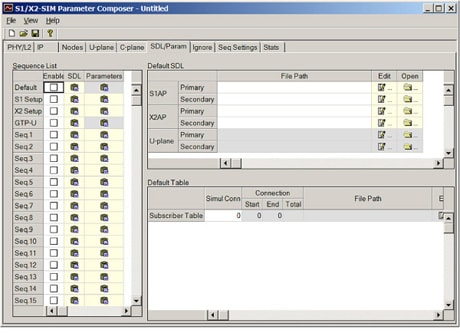

Figure 5 :  Sequence Settings

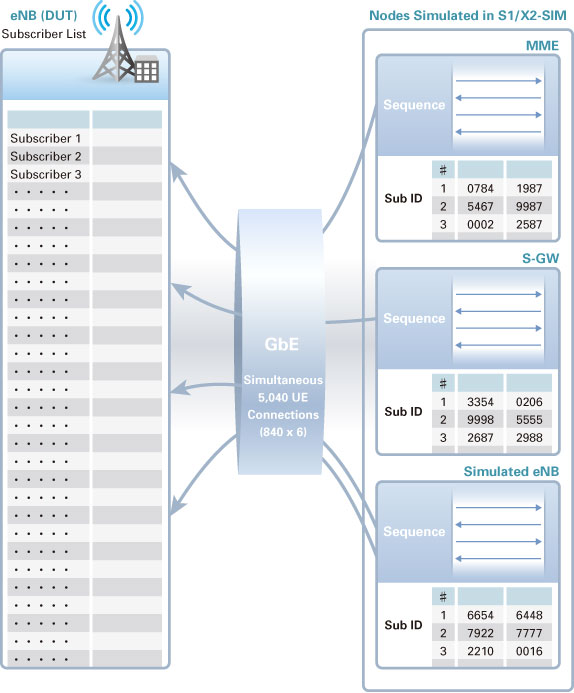

Figure 6 :  UE/Subscriber Configuration

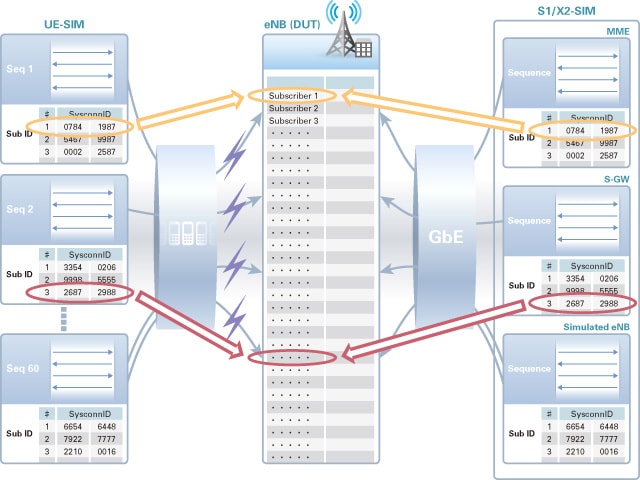

Figure 7 :  SysConnID
