UE-SIM PHY Features

Baseband Blade Well Crafted to the Level of Artistic Work

業界初840UEs/sectorというキャパシティは1ブレード上に10 GbpsのsRIOで接続されたFPGA/DSP群による超ハイパフォーマンスなベースバンド処理がこれを可能にしました。このオリジナルブレードは超高密度なPCB(2万ピン)から840 UEs分のベースバンド処理を担う大規模なFPGAの論理回路、またDSPファームウェアに至るまで、アルチザのエンジニアリングチームが独自で開発し、芸術的レベルともいえる洗練された製品に仕上げています。これがLTE eNBを評価する上で最も重要なエンティティであるPHY/MACレイヤの細やかな試験環境の提供を可能としました。また、ユーザニーズに柔軟に対応できる製品アーキテクチャ(XD/HD/FD)はDSPモジュールの搭載数により負荷レベルの段階的な変更を可能とします(Figure 2)。

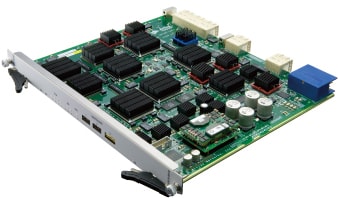

Figure 1 :  Baseband Blade (AN2-B-BB-02)

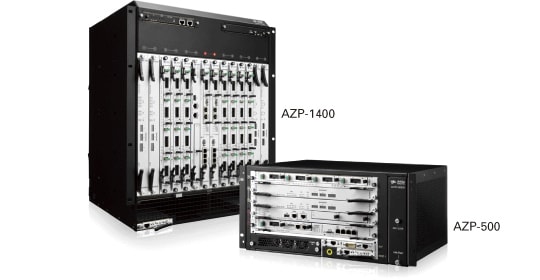

Figure 2 :  AZP-1400/500

UE-SIM PHY Specification

ParameterSpecification
DL/UL Duplex ModeFDD/TDD Software Selectable
Baseband ImplementationFPGAs/DSPs (without ASSPs)
FrequencyOperation bands (FDD:1-14,17/TDD:33-40)
System Bandwidth (DL/UL)1.4/3/5/10/15/20 MHz
Modulation (DL/UL)QPSK/16QAM/64QAM (dynamically configurable)
Multiple AccessDLOFDMA
ULSC-FDMA (DFT-Spread OFDM)
AntennaDLUp to 2 x 2
UL1 x 1
InterfaceAnalog IQ/RF (with RFunit)/CPRI (OBSAI in roadmap)
Physical ChannelsDLSynchronization Signal/Reference Signal/
PBCH/PCFICH/PHICH/PDCCH/PDSCH
ULReference Signal(Demodulation)/ReferenceSignal(Sounding)/
PRACH/PUCCH/PUSCH
ParameterSpecification

DL/UL Duplex ModeFDD/TDD Software Selectable

Baseband ImplementationFPGAs/DSPs (without ASSPs)

FrequencyOperation bands (FDD:1-14,17/TDD:33-40)

System Bandwidth (DL/UL)1.4/3/5/10/15/20 MHz

Modulation (DL/UL)QPSK/16QAM/64QAM (dynamically configurable)

Multiple Access / DLOFDMA

Multiple Access / ULSC-FDMA (DFT-Spread OFDM)

Antenna / DLUp to 2 x 2

Antenna / UL1 x 1

InterfaceAnalog IQ/RF (with RFunit)/CPRI (OBSAI in roadmap)

Physical Channels / DLSynchronization Signal/Reference Signal/
PBCH/PCFICH/PHICH/PDCCH/PDSCH
Physical Channels / ULReference Signal(Demodulation)/ReferenceSignal(Sounding)/
PRACH/PUCCH/PUSCH
