amarisoft
5G/NTN/IoT テストソリューション
AMARI
UE Simbox
Infinity
概要
大規模 UE 接続試験に対応する、AMARI UE Simbox の新ラインナップ。
通常のUE機能試験に加え、数千〜数万UE規模の接続性・負荷評価を必要とする環境に向けた、大規模UEシミュレーター。
2Uサーバー1台で最大5,000 UE、複数台構成で最大60,000 UE規模まで拡張可能。
多数UE接続時の基地局およびコアネットワークの収容性能、接続処理、トラフィック負荷時の挙動確認に活用できます。
特長
圧倒的な拡張性
複数のサーバー（最大12台）を相互接続することで、最大60,000の同時アクティブ端末をシミュレート可能です。
柔軟な周波数対応
400 MHzから6GHz（Sub-6）まで対応し、オプションでFR2（ミリ波）にも対応可能です。
幅広い通信規格への対応
5G: Standalone (SA)、NSA、NTN（非地上系ネットワーク）、RedCapをサポート。4G: LTE、LTE-M、NB-IoT (NB1/NB2) をサポート。
自動化とログ
WebSocket APIによるリモート操作や、プロトコルスタック全レイヤーの詳細なロギング・分析ツールを備えています。
高スループット
プラットフォーム構成により、下り（DL）および上り（UL）共に100Gbps以上のスループット性能を実現します。
高度なシミュレーション機能
チャネルシミュレーター: 経路損失、NTN固有の遅延やドップラー効果を再現。
トラフィックジェネレーター: TCP/UDP/HTTPなどの多様なトラフィックを生成。
| 項目 | 内容 |
|---|---|
| 筐体サイズ | N x 2U ラックマウントサーバー |
| 重量 | N x 17 kg |
| CPU | N x AMD Epyc |
| SDRカード | AMARI PCIe SDR 100 4x4（1サーバーあたり最大8枚） |
| 対応周波数 | 400 MHz 〜6.0 GHz（標準）、24〜40 GHz（オプションのFR2 HW使用時） |
| RF帯域幅 | 最大100 MHz |
| MIMO | 4x4 MIMO |
| 同期方式 | 内部クロック、PPS、GPS、外部参照クロック |
| OS | Linux（ユーザースペースで動作） |
AMARI
UE Simbox
概要
LTE eNodeB、5G NR gNodeB(NSA, SA)、LTEおよび5Gコア・ネットワークの機能およびパフォーマンス・テストをサポートする理想的なソリューションです。
1台のAMARI UE Simboxにより、複数のセル内において、異なるタイプのトラフィックで同じスペクトルを共有する数百のUEのシミュレートが可能です。各々のUEは、5G NR、LTE、LTE-M、またはNB-IoTデバイスとして、個別に構成することが可能です。
本機はテスト対象に対する再現性テストの実行が可能な、統合IPシミュレーション・パッケージによって提供されます。
特長
記録と測定
3GPP LTEおよびNRスタックの全レイヤに対するロギング選択・表示機能に加え、各種グラフや解析ツールが提供されます。
自動テスト設定とスクリプト作成
広範なWebSocket APIのサポートにより、リモート・コマンドを送信し、テストの自動化を実現できます。
簡単な設定
ソフトウェア・リリースにJSONファイルによるサンプル構成が含まれており、機器の設定を簡単に行えます。
エンドツーエンドのデータテスト
標準のLinuxのユーザースペース上で実行することにより、IPサービスとの統合ができます。
データトラフィックジェネレーター
組み込みトラフィックジェネレーターは、再現可能な結果を得るための制御された環境を提供するとともに、TCP、UDP、HTTPなどのさまざまなトラフィックタイプを提供します。
チャネルシミュレーション
様々なDLチャネルタイプのシミュレーション機能をサポート。NTNの可変遅延およびドップラーもサポートされています。
ハイ・パフォーマンス
複数のUEとセルをサポートする高度に最適化されたソフトウェアです。
3GPPの機能
3GPP機能をいち早くサポートすることにより、開発中の新製品に対する迅速な検証が可能となります。
周波数に依存しないシステム
全てのFDDおよびTDD周波数バンドをサポート。Sub-6GHzおよびミリ波でお客様固有のカスタム周波数のテストが可能です。
機能
5G
AMARI UE Simboxは、5Gスタンドアロンモード（SA）をサポートする複数のUEをエミュレートします。5G非地上ネットワーク（NTN）および5G低機能（(e)RedCap）もサポートされています。
LTEとLTE-M
AMARI UE Simboxは、LTEおよびLTE-Aをサポートする複数のUEをエミュレートします。複数のLTE-M UEのエミュレーションにも対応しています。
NB-IoT
AMARI UE Simboxは、NB-IoTカテゴリのNB1およびNB2をサポートする複数のUEをエミュレートします。
NTN
AMARI UE Simboxは、NR-NTNとNB-IoT NTNの両方において、複数のUEをエミュレートします。内蔵のチャネルシミュレータは、SIB19/SIB31に基づいてNTNの遅延とドップラー効果をシミュレートできます。
Up to 1000 UEs
AMARI UE SimboxプラットフォームとeNodeB/gNodeBの構成によっては、最大1000個の同時アクティブなUEをエミュレートできます。
4Gbps - 3Gbps
AMARI UE SimboxプラットフォームとeNodeB/gNodeBの構成によっては、本製品はダウンリンクで最大4Gbps、アップリンクで最大3Gbpsの速度を実現できます。
Handover
eNB/gNB内およびeNB間のハンドオーバーがサポートされています。
Carrier aggregation
AMARI UE Simboxは、複数のTDDおよびFDD LTEまたはNR FR1セルを集約して、高スループットのテストを行うことができます。
VoLTE VoNR
パートナーであるSimnovusのアドオンのおかげで、AMARI UE SimboxはVoLTEとVoNRに対応しています。
仕様
| ラインナップ | AMARI LTE UE Simbox | AMARI UE Simbox E | AMARI UE Simbox MBS |
|---|---|---|---|

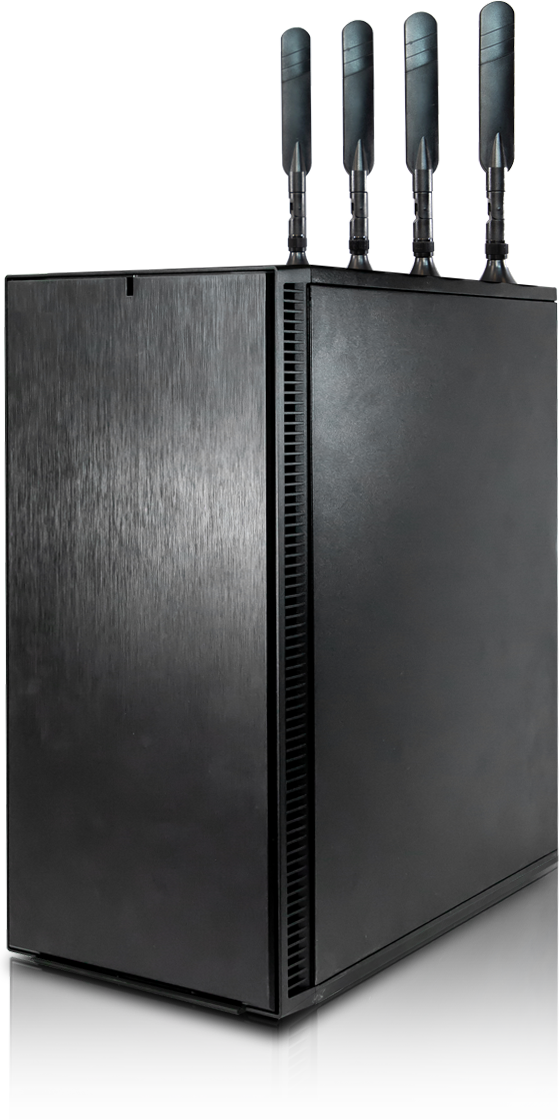

| 外観 |  |
||
| CPU | Intel Core i9 | ||
| 寸法 (H × W × D) | 46.5 × 23.3 × 53.3 cm | ||
| 重量 | 14 kg | ||
| Wireless range | 10 meters | ||
| Operation Mode | FDD, TDD FR1(< 6GHz) | FDD/TDD FR1(< 6GHz), FR2 *1 | |
| RF Coverage | 500MHz to 6.0GHz | ||
| RF 帯域幅 | 200kHz to 56MHz | 1.4MHz to 100MHz | |
| DL Throughput | 800Mbps | 2Gbps | 4Gbps |
| UL Throughput | 300Mbps | 1Gbps | 3Gbps |
| Supported Modes | LTE, NB-IoT | LTE, NB-IoT, NR(NSA, SA) | |
| SDR カード数 | SDR50 ×4 | SDR100 ×2 | SDR100 ×3 |
*1 要オプション, 28GHz帯もしくは39GHz帯に対応
| ラインナップ | AMARI LTE UE Simbox | AMARI UE Simbox E | AMARI UE Simbox MBS | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 64 | 128 | 256 | 1000 | 1 | 64 | 128 | 256 | 1 | 64 | 128 | 256 | 1000 | ||||
| Use Case | 4G Only | 4G/5G Small Cell | 4G/5G Macro Cell | ||||||||||||||
| 最大 UE数 |
LTE 20MHz |
2×2 | 1CC | 1 | 64 | 128 | 256 | 1,000 | 1 | 64 | 128 | 1,000 | 1 | 64 | 128 | 256 | 1,000 |
| 4CC | 1 | 64 | 128 | 256 | 256 | 1 | 64 | 128 | 256 | 1 | 64 | 128 | 256 | 1,000 | |||
| 4×4 | 1CC | 1 | 64 | 128 | 256 | 256 | 1 | 64 | 128 | 1,000 | 1 | 64 | 128 | 256 | 1,000 | ||
| 2CC | 1 | 64 | 128 | 256 | 256 | 1 | 64 | 128 | 256 | 1 | 64 | 128 | 256 | 1,000 | |||
| 3CC | - | - | - | - | - | - | - | - | - | 1 | 64 | 128 | 256 | 1,000 | |||
| 5G SA 100MHz |
4×4 | 1CC | - | - | - | - | - | 1 | 64 | 128 | 256 | 1 | 64 | 128 | 256 | 1,000 | |
| 2CC | - | - | - | - | - | - | - | - | - | 1 | 64 | 128 | 256 | 1,000 | |||
| 3CC | - | - | - | - | - | - | - | - | - | 1 | 64 | 128 | 256 | 256 | |||
| 5G NSA 100MHz |
4×4 | 1CC | - | - | - | - | - | 1 | 64 | 128 | 128 | 1 | 64 | 128 | 256 | 1,000 | |
| 2CC | - | - | - | - | - | - | - | - | - | 1 | 64 | 128 | 256 | 256 | |||
ユースケース
基地局開発ベンダ様：gNBの信号処理部の評価・検証
導入背景
開発中のgNBの評価検証のために、SA(Stand Alone)に対応したUEシミュレータを探していました。
導入経緯
gNBの信号処理部の評価に使えるもので、安価なものを検討していました。
製品採用のポイント
無線受信信号の確認(コンスタレーション)やプロトコルログの解析ができること。
顧客gNBとの接続確認が容易にできること。
UE Simbox1台で2つのgNBと接続ができること。
導入のプロセス
通信大手へ納品予定の基地局を本UE Simboxを使用することで、短期間での検証を終えることができました。
導入効果と今後の展望
開発・評価の期間短縮、今後の研究開発に期待できる。
アルチザネットワークスによるサポート
- サポートはモバイル基地局の負荷試験機開発で4G,5Gを知り尽くし、O-RAN ALLIANCEで基地局の負荷試験の標準化活動にも貢献しているアルチザネットワークスにお任せください。
- 弊社エンジニアによる事前検証を実施し、品質を担保しております。
- 初期導入サポート、運用サポートをいたします。
- 弊社とAmarisoft社との密な連携により、お客様の要望に沿ったカスタマイズにも対応いたします。
- お見積り、ご興味、デモンストレーション依頼、デモ機貸し出し依頼、ご不明点がございましたら、お気軽に弊社までお問い合わせください。
