Amarisoft 製品レビュー①(接続・設定編)

5G、LTE、UE接続を手軽に試験できるAmarisoft

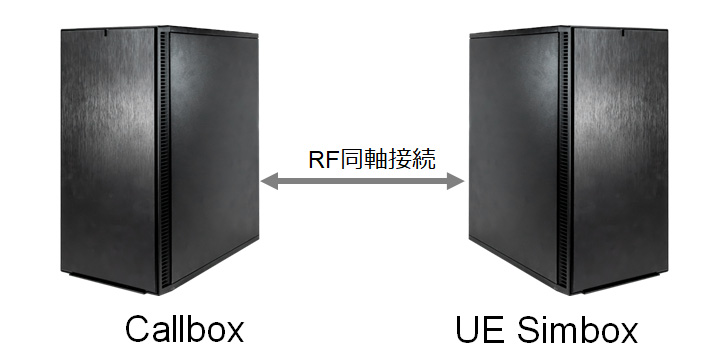

今回ご紹介する「Amarisoft」は「AMARI Callbox(以下、Callbox)」と「AMARI UE Simbox(以下、UE Simbox)」で構成されます。

Amarisoftは、プラグ・アンド・プレイ形式で必要機能をPCにパッケージ・統合化し、LTEおよび5G NRのあらゆるタイプのUEテストに対し、高度な構成を備えた理想的なテスト・ソリューションです。

Callboxは、LTE eNodeB、5G NR gNodeB(NSA, SA)、4Gおよび5Gコア・ネットワークの機能およびIMSサーバの機能を持っています。ラボ環境でのテストをサポートする理想的なソリューションです。

UE Simboxは、4G LTE端末や5G NR端末をシミュレートすることができるソリューションです。 RF出力については、SDR(Software Defined Radio)カードを採用しています。接続は、SMA同軸ケーブルもしくはRFアンテナを使用してOTA接続をおこなうことができます。Callboxは実端末とUE Simboxは実基地局と接続させることが可能です。
製品ページはこちら

社内試験を実施

先日社内でのデモの為、CallboxとUE Simboxを対向させて試験を行いました。
その時の試験環境や手順をご紹介します。

 まずは試験準備

ネットワーク配線

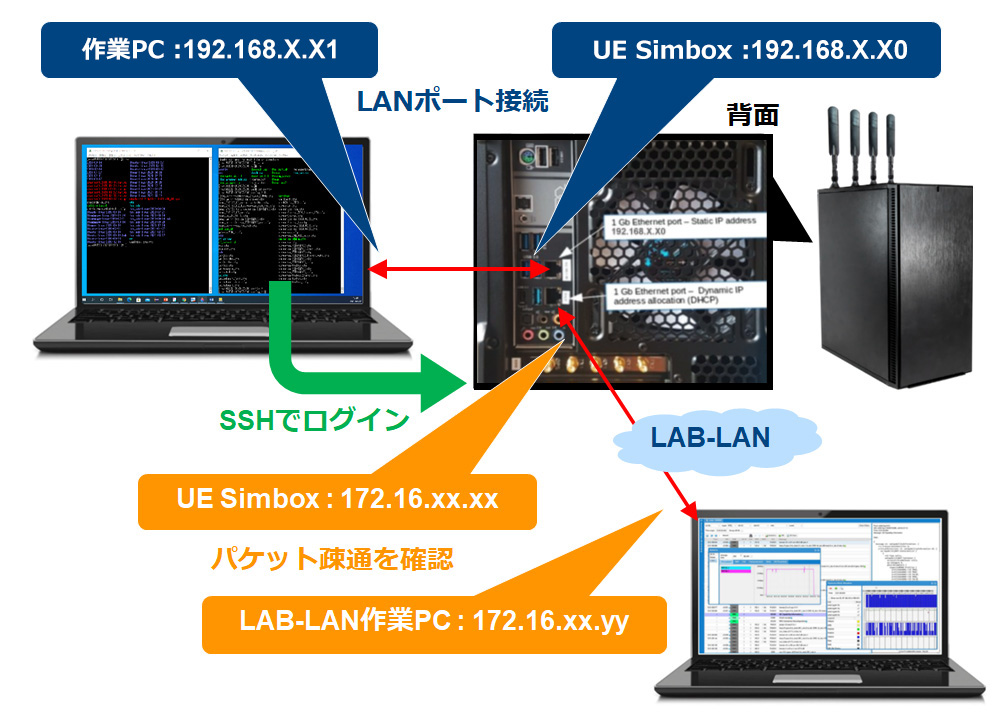

CallboxおよびUE Simboxは、基本的にEthernet経由でのリモート操作となります。

①まずは、作業PCをUE Simboxの固定IPのLANポートに接続します。
IPアドレスはUE Simboxの固定IPアドレスと同じネットワークに設定します。

②ターミナルソフトより、システムにSSHでログインし、DHCPポートに社内LAB-LANの固定IPアドレスを割り当てます。

③配線後、LAB-LANに接続したPCからUE Simbox宛てにPing送信をおこない、パケット疎通することを確認します。

④次に、ターミナルソフトよりSSHで UE Simboxにログインできることを確認します。

⑤最後に、ウェブブラウザにて、UE Simboxにアクセスできることを確認します。
http://172.16.xx.xx

Callboxについても同様の手順をおこないます。
次は、CallboxとUESimboxを対向に接続します。

③配線後、LAB-LANに接続したPCからUE Simbox宛てにPing送信をおこない、パケット疎通することを確認します。

④次に、ターミナルソフトよりSSHで UE Simboxにログインできることを確認します。

⑤最後に、ウェブブラウザにて、UE Simboxにアクセスできることを確認します。
http://172.16.xx.xx

Callboxについても同様の手順をおこないます。
次は、CallboxとUESimboxを対向に接続します。

 装置対向で接続してみる

SMA同軸ケーブル接続

CallboxおよびUE Simboxは、無線の出力部分にSDR(Software Defined Radio)を採用しています。SMA同軸ケーブルのコネクタがありますので、こちらを接続させることで、CallboxおよびUE Simbox にて対向環境を構築することができます。

RF配線

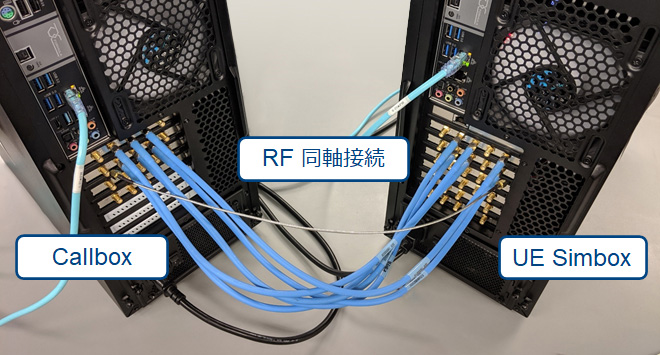

今回の社内評価ではCallboxとUE SimboxをSMA同軸ケーブルで接続して対向としました。
高い周波数のRF信号を扱うため、高品質な同軸ケーブルを使いました。

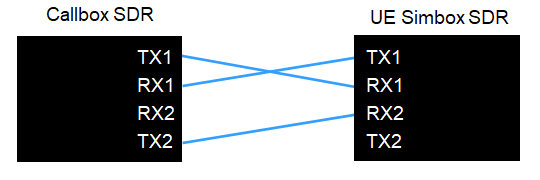

以下は、DL2ANT /UL1ANTの接続例です。

 試験設定を作ってみる

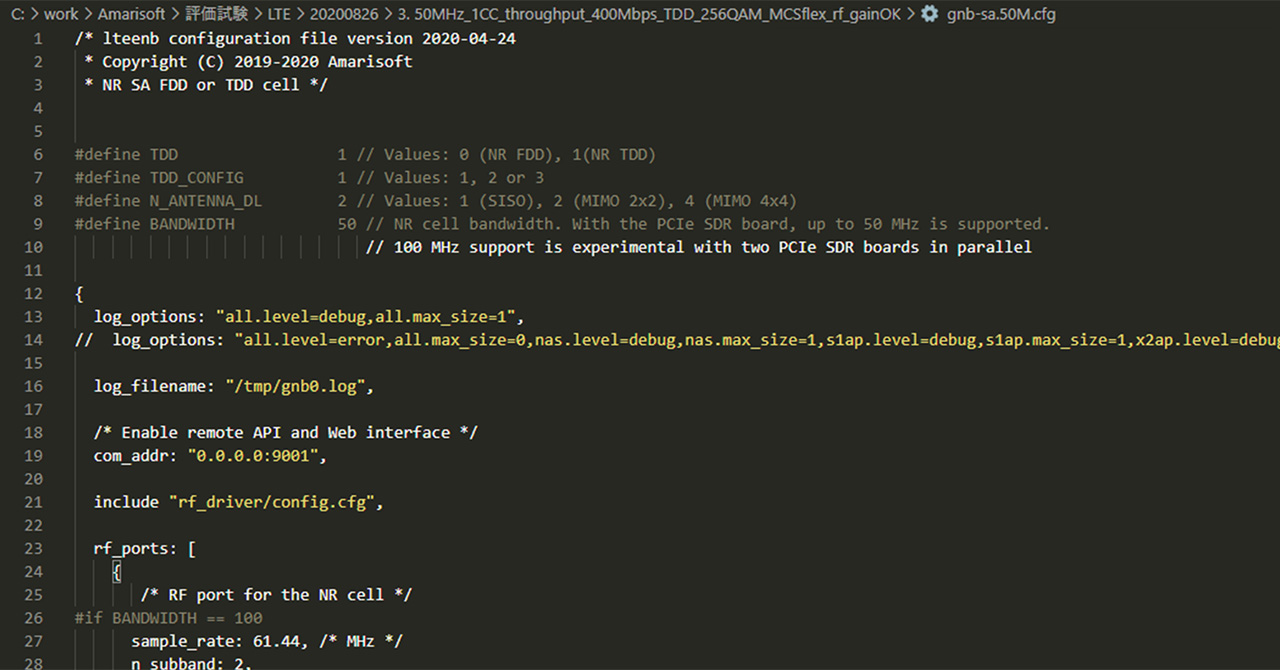

UE/gNB設定ファイルはテキスト(JSON)で編集

パラメータの設定・合わせ込みには3GPP勧告の深い知識が必要ではありますが、基本的な設定ファイルが用意されているので、勧告の知識がなくても動作させることは可能です。

設定ファイルは、システムを起動させるコマンド(LTE service)を起動させた際、自動的にファイルが読み込まれます。

設定ファイルの読み込み

設定ファイルは、システムを起動させるコマンド(LTE service)を起動させた際、自動的にファイルが読み込まれます。
LTE serviceコマンドで読み込まれるファイル名は決まっているので、設定ファイルをカスタマイズする際は、設定ファイルは最初はわかりやすい名前で作り、ショートカットを作成して読み込ませる方法をお勧めします。ショートカット作成後は、LTE serviceを再起動します。

 環境構築完了

機材の設置、および試験環境の読み込みができるようになりました。
実施してみる試験内容を精査して、設定ファイルを用意することにします。
試験システムを動作させるためには、停止させる方法も知っておかないといけません。
ということで、まずはシステムを一旦停止してみます。

再起動の方法

PCを再起動させたい場合は、SSHで接続後に以下のコマンドを実行します。
shutdown –r now

シャットダウンの方法

PCをシャットダウンさせたい場合は、SSHで接続後に以下のコマンドを実行します。
shutdown –h now

試験準備完了
