DuoSIM-1000 Configurations for 1,000 UEs/sector Macrocell

DuoSIM-1000 x 1 Configuration

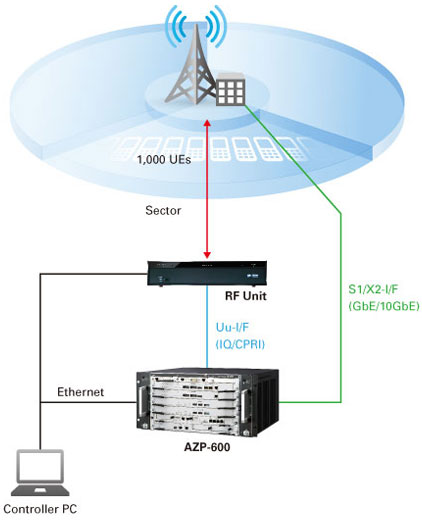

Figure 1は1セクター1,000 UEのキャパシティ・テストをDuoSIM-1000 x 1セットを搭載したAZP-600で実現したコンフィギュレーションです。

Figure 1 :  DuoSIM-1000 x 1 Configuration

DuoSIM-1000 x 3 Configuration

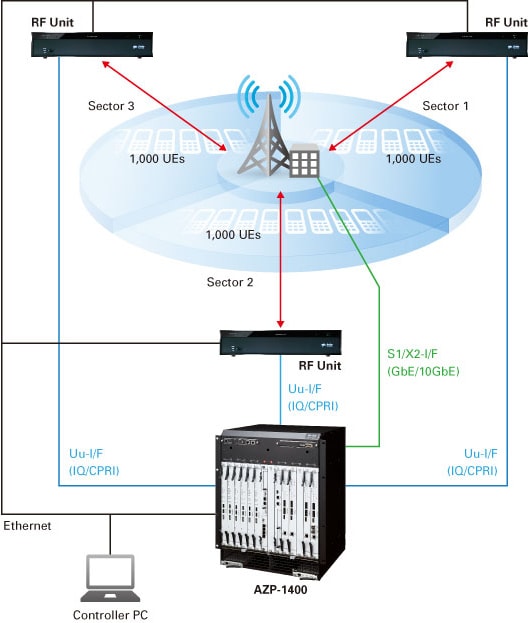

Figure 2は3セクター3,000 UEのキャパシティ・テストをDuoSIM-1000 x 3セットを搭載したAZP-1400で実現したコンフィギュレーションです。

Figure 2 :  DuoSIM-1000 x 3 Configuration

Note: 同様に2セクター2,000 UEのコンフィギュレーションはDuoSIM-1000 x 2で実現可能です。

(DuoSIM-1000 x 3) x 2 Configuration

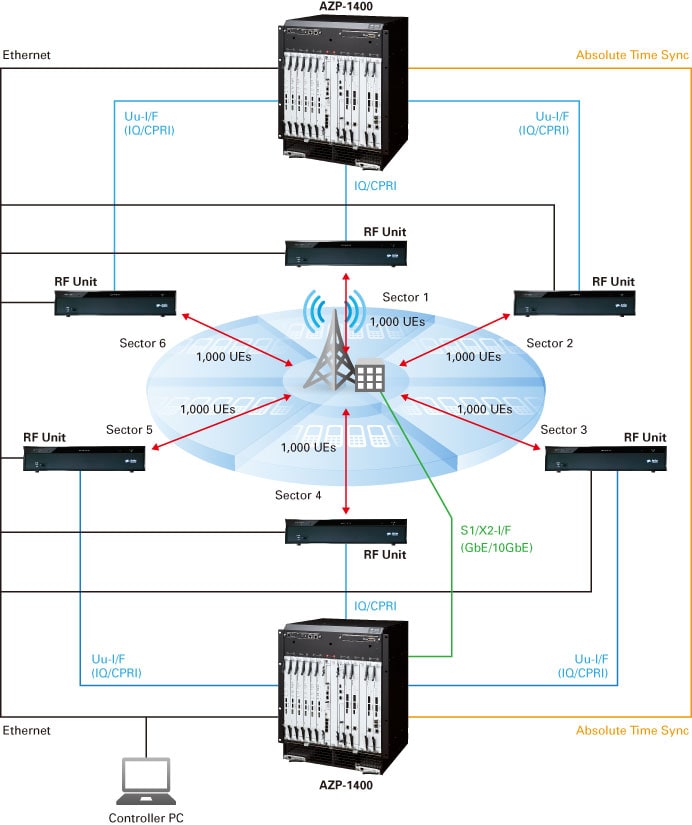

Figure 3は6セクター6,000 UEのキャパシティ・テストをDuoSIM-1000 x 3セットを搭載したAZP-1400を2台で実現したコンフィギュレーションです。

Figure 3 :  (DuoSIM-1000 x 3) x 2 Configuration
